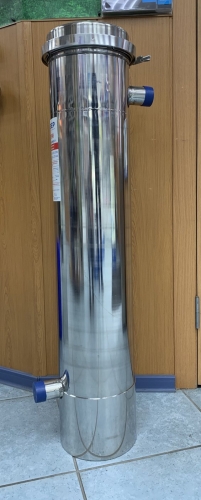

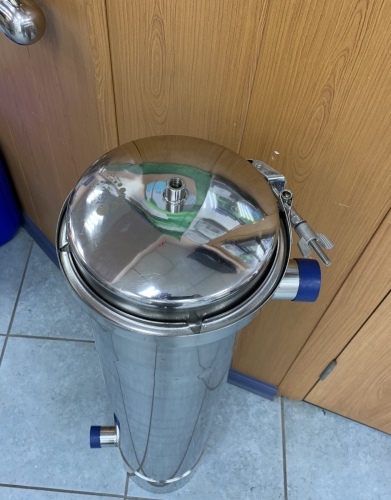

Фильтр состоит из корпуса и крышки, соединенных хомутом или при помощи болтов. Герметизация осуществляется резиновым кольцом. На крышке установлен воздухоотделитель для выпуска воздуха из фильтра при его заполнении водой и сброса давления при разборке фильтра.

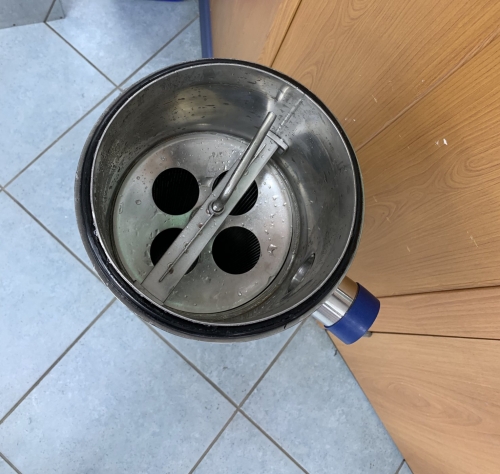

В корпус на опорное кольцо опущен каркас жесткости (мелкоячеистая сетка-стакан). Герметизация фильтрующей сумки производится с помощью держателя, который прижимается к основанию сумки винтом. Винт вворачивается в поперечную пластину, установленную в пазы корпуса.
| Производительность фильтра |
Значение
|
| с мешком 1 мкм |
2 м³/час
|
| с мешком 100 мкм |
12 м³/час
|
| Присоединительный размер |
1 1/2 дюйма
|
| Рабочее давление |
до 7 атм
|
| Габаритные размеры фильтра |
Значение
|
| диаметр |
около 300 мм
|
| высота |
1100-1300 мм (в зависимости от исполнения)
|
